12um 640x512 ইউএসবি আউটপুট কমপ্যাক্ট আকার তাপ মডিউল

মডেল নম্বর

এসজি - এইচটিএম 06U2 - টি 9

এসজি - এইচটিএম 06U2 - টি 15

এসজি - এইচটিএম 06U2 - টি 19

এসজি - এইচটিএম 06U2 - টি 25

তাপ মডিউল

চিত্র সেন্সর

ভক্স কুলড ফোকাল প্লেন অ্যারে

সর্বোচ্চ রেজোলিউশন

640 × 512

ফ্রেম রেট

সামঞ্জস্যযোগ্য, 6Hz থেকে 30Hz

পিক্সেল অন্তর

12μm

প্রতিক্রিয়া তরঙ্গব্যান্ড

8μm থেকে 14μm

নেট

≤ 40mk (@ 25 ডিগ্রি সেন্টিগ্রেড), এফ# = 1.0

লেন্স (ফোকাল দৈর্ঘ্য)

9.1 মিমি

15 মিমি

19 মিমি

25 মিমি

চ নম্বর

F1.0

F1.0

F1.0

F1.0

Ifov

1.3 mrad

0.8mrad

0.6mrad

0.48mrad

দেখার ক্ষেত্র (এইচ × ভি)

48.3 ° × 38.6 °

29.3 ° × 23.4 °

22.8 ° × 18.4 °

17.46 ° × 14.01 °

মিনিট ফোকাসিং দূরত্ব

2m

5m

7m

8m

তাপমাত্রা পরিমাপ

তাপমাত্রা ব্যাপ্তি

- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C।

তাপমাত্রা নির্ভুলতা

পরিবেষ্টিত তাপমাত্রায় 25 ডিগ্রি সেন্টিগ্রেডে সর্বাধিক (± 2 ° C, ± 2%) এবং 0 ডিগ্রি সেন্টিগ্রেডের উপরে অবজেক্ট তাপমাত্রা

তাপমাত্রা দূরত্ব

(0.65 × 0.65 এম এর উপর ভিত্তি করে)

10 মি (সবচেয়ে দূরে)

15 মি (সবচেয়ে দূরে)

20 মি (সবচেয়ে দূরে)

25 মি (সবচেয়ে দূরে)

থার্মোগ্রাফি নিয়ম

3 তাপমাত্রা পরিমাপের নিয়মের ধরণ, 21 বিধি (10 পয়েন্ট, 10 অঞ্চল এবং 1 লাইন)

ডেটা আউটপুট

16 বিট তাপমাত্রার ডেটা

চিত্র প্রদর্শন

বিপরীতে সামঞ্জস্য

হ্যাঁ

উজ্জ্বলতা সামঞ্জস্য

হ্যাঁ

প্যালেটস

15 রঙের প্যালেটগুলি সামঞ্জস্যযোগ্য, ডিফল্ট সাদা গরম

এফএফসি (ফ্ল্যাট ফিল্ড সংশোধন) মোড

অটো, ম্যানুয়াল, বাহ্যিক সংশোধন

Dde

হ্যাঁ

সাধারণ

হার্ডওয়্যার ইন্টারফেস

ইউএসবি 2.0 এফপিসি

শক্তি

ডিসি 5 ভি ± 5%

বিদ্যুৎ খরচ

≤0.55W

≤0.55W

≤0.55W

≤0.65W

কম্পন এবং শক

কম্পন: সাইনোসয়েডাল কম্পন, 20 মি/এস ², 3 - অক্ষ

শক: অর্ধ সাইন ওয়েভ, 30 গ্রাম/11 এমএস, 3 - অক্ষ 6 - উপায়

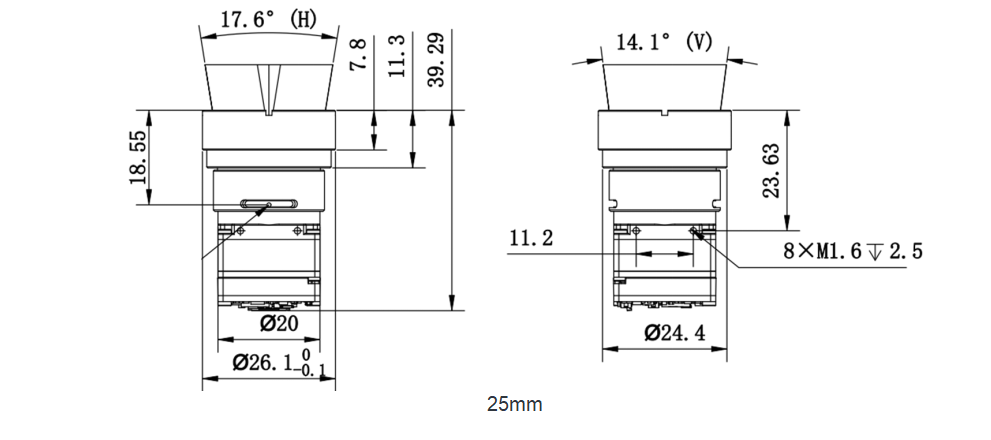

মাত্রা (মিমি)

29.8*20*20 মিমি

34.54*20*20 মিমি

37.04*20*20 মিমি

39.29*20*20 মিমি

ওজন

≤22 জি

≤28g

≤32g

≤33g

কাজের তাপমাত্রা

- 40 ° C ~ 70 ° C।
